晶閘管投切電容器

一、RG-TSCL的概念

晶閘管投切電容RG-TSCL是一種用于配電系統中的動態無功補償裝置，與機械投切電容器相比，晶閘管的開、關是無觸點的，其操作壽命幾乎是無限的，且晶閘管的投切的時刻可以精確控制，可以快速無沖擊的將電容器接入電網，大大減少投切時的沖擊電流和操作難度，其動態響應時間可以在0.02s以?xún)?nèi)，RG-TSCL能快速跟蹤沖擊負荷的突變，實現動態無功補償，減小電壓波動，提高功率因數。

二、RG-TSCL的工作原理

RG-TSCL系列動態無功補償投切單元，是一種“過零觸發”的晶閘管開關，投切單元主回路采用反并聯晶閘管模塊，控制電路板由觸發、光電隔離及邏輯控制等組成，投切單元組合了散熱器、風機、溫度控制等，具有溫控啟動風機和過熱保護功能。

投切單元采用“過零觸發”的原理，投入電容器時無涌流，動態響應時間≤20ms，是一種用于電容器投切的電力電子開關。

三、RG-TSCL的配線安裝

RG-TSCL模塊需要連接三相功率線纜（分補模塊還需要接N線纜）進行配線和安裝。

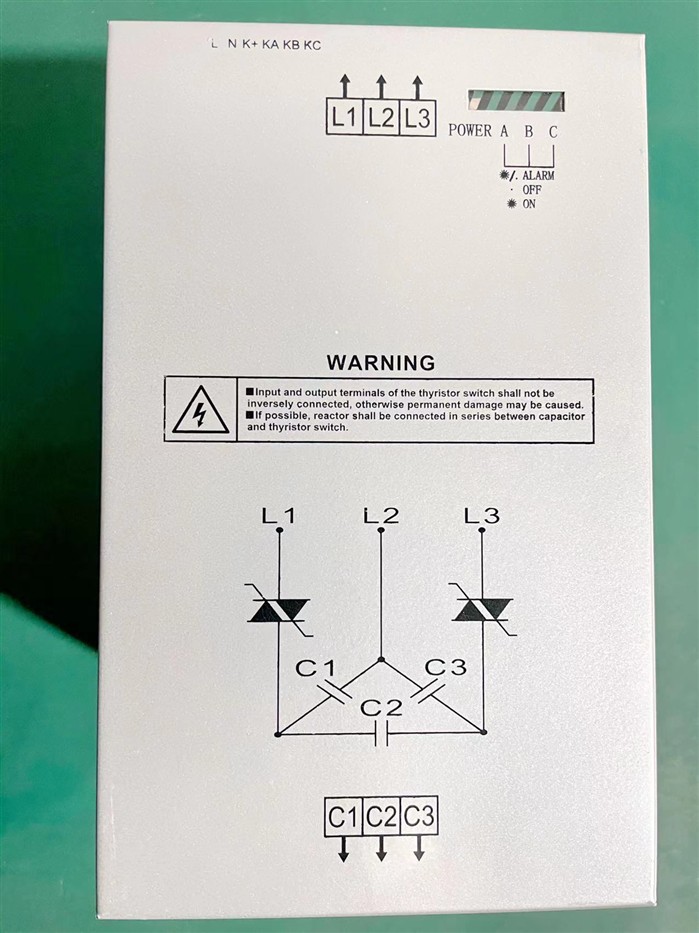

RG-TSCL系列容量機型，配電功率及信號接口均為一致，主回路：L1、L2、L3：系統電源接入端；

C1、C2、C3：接至電容器端

控制回路：K＋端：控制電壓的正端，K-端：控制電壓的負端（共補從A相接入，分補的從各相接入）

工作電源：L端：相線（三相中任意一相），N端：零線端，分三種情況：

（1）當系統電壓為380V時，訂貨時未注明的默認為內部取電，不需要接L，N線（接了也不影響）。

（2）當系統電壓為690V時，工作電源為220V，要求L，N線上接入220V（由用戶配變壓器）

（3）某些特殊場合（系統電壓220V或電壓特別低，波動特別大），要求外配的直流開關電源供電，則L、N端會改成V+，V-端，分別接入開關電源的正負端。
